Apriporta di sicurezza per porte
antincendio e tagliafuoco con funzionamento a corrente
di lavoro.
Apriporta speciale con scatola in microfusione di acciaio adatti
per l’impiego su porte tagliafuoco.
• Resistenza alla pressione contro tentativi di scasso > 15000 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Doppio retrosegnalatore “RR AK RR”;
• Diodo “05”.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
a 20°
Tolleranze
tensione
esercizio
Resistenza nominale in O
Corrente AC assorbita
in mA
Corrente DC assorbita
in mA (stabilizzata)
Precarico
scrocco
max
in N Per AC
Precarico scrocco
max in N
Per DC
12 V eE
± 1 V
42
160
285
150
150
24 V eE
± 2 V
175
70
140
150
150
12 V AC/DC
± 1 V
11,5
1000
1040
600
600
24 V AC/DC
± 2 V
43
550
560
600
600
Serie 17
27 37
Apriporta con corpo simmetrico
Apriporta universale standard con scrocco di apertura regolabile
(Fafix), idoneo con tutti i tipi di frontali aperti.
Grazie alle ridotte dimensioni e alla simmetria del corpo è possibile
il montaggio su porte DIN destre e DIN sinistre.
• Resistenza allo scasso > 3500 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
a 20°
Tolleranze tensione esercizio
Resistenza nominale
in O
Corrente AC assorbita in mA
Corrente DC assorbita in mA(50% di
ondulazione residua)
Corrente DC assorbita in mA (stabilizzata)
Precarico scrocco max in N per AC
Precarico scrocco
max in N per DC (50% ondulazione residua)
Precarico scrocco
max in N per DC
6-12 V (funzion.a 6V)
...
9,1
550
630
660
80
80
10
6-12 V (funzion.a 12V)
...
9,1
1100
1200
1300
150
90
50
8-16 V (funzion.a 8V)
...
22,0
310
350
360
60
80
10
8-16 V (funzion.a 12V)
...
22,0
470
520
55
150
50
10
8-16 V (funzion.
a 16V)
...
22,0
620
690
730
150
50
10
12 V
100% ED
± 1 V
44
...
260
270
...
30
10
24 V
100% ED
± 2 V
200
...
115
120
...
20
10
12V corrente di riposo (tipo
3)
± 1 V
51
...
225
235
...
10
10
2 V corrente di riposo (tipo
3)
± 2 V
160
...
140
150
...
10
10
Temperatura esercizio
Da –15 °C fino a
+40 °C
Serie 19
29 39
Apriporta in versione piatta.
Apriporta con scatola piatta (16,5 mm di spessore) in fusione di
zinco ideale per profilati particolarmente stretti.
Scrocco regolabile (Fafix)
Non reversibili se utilizzati con frontali lunghi HZ;
• Resistenza allo scasso > 4000 N.;
• Scrocco regolabile (Fafix).
A richiesta:
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
a 20°
Tolleranze
tensione
esercizio
Resistenza
nominale
in O
Corrente
AC assorbita
in mA
Corrente DC assorbita in mA (50% di
ondulazione residua)
Corrente DC assorbita in mA (stabilizzata)
Precarico scrocco max in N per AC
Precarico scrocco
max in N per DC (50% ondulazione residua)
Precarico scrocco
max in N per DC
6-12 V (funzion.a 6V)
...
7,7
550
740
780
150
20
10
6-12 V (funzion.a 12V)
...
7,7
1100
1480
1560
120
50
30
12 V impianto citofonico
± 1,8V
30,0
290
385
400
90
40
20
12 V
100% ED
± 1V
60,0
130
190
200
80
20
10
24 V
100% ED
± 2V
235,0
70
100
105
80
20
10
Temperatura esercizio
Da –15 °C fino a
+40 °C
Serie 331
Apriporta speciale a corrente di
riposo per porte che possono essere aperte solo quando
la corrente è disinserita.
Idoneo per uscite di emergenza.
• Resistenza alla pressione contro lo scasso > 7500 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Doppio retrosegnalatore “RR AK RR”;
• Diodo “05”.
Versione per porte spingere a destra.
Dati tecnici
Dati
elettrici
a 20°
Tolleranze
tensione
esercizio
Resistenza nominale
in O
Corrente AC assorbita
in mA
Corrente DC
assorbita
in mA
(stabilizzata)
Precarico scrocco
max in
N Per AC
Precarico
scrocco
max in
N Per DC
12 V DC
± 1 V
37,5
...
230
...
5000
24 V DC
± 2 V
150
...
160
...
5000
Serie 12WD
22WD 32WD
Apriporta a tenuta stagna
Apriporta con scatola in fusione di zinco antiruggine con guarnizione
a tenuta stagna. Ideale per il montaggio in esterno.
• Frontale regolabile (Fix).
• Resistenza allo scasso > 3000 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
a 20°
Tolleranze
tensione
esercizio
Resistenza
nominale
in
O
Corrente AC assorbita
in mA
Corrente DC assorbita in
mA (50% di
ondulazione
residua)
Corrente DC
assorbita
in mA
(stabilizzata)
Precarico
scrocco
max in
N per AC
Precarico
scrocco
max in N
per DC (50% ondulazione
residua)
Precarico
scrocco
max in N
per DC
6-12 V (funzion.a 6V)
...
7,7
550
740
780
40
30
20
6-12 V (funzion.a 12V)
...
7,7
1100
1480
1560
150
50
30
8-16 V (funzion.a 8V)
...
16,5
350
470
485
50
10
10
8-16 V (funzion.a 12V)
...
16,5
500
710
725
90
20
10
8-16 V (funzion
a 16V)
...
16,5
700
940
970
80
20
10
12 V impianto citofonico
± 1,8V
30,0
300
390
400
50
20
10
12 V
100% ED
± 1 V
60,0
130
190
200
80
30
20
24 V
100% ED
± 2 V
235,0
70
100
105
50
30
20
12Vcorrente di riposo (tipo
3)
± 1 V
61
...
180
195
...
...
...
24V orrente di riposo (tipo
3)
± 2 V
200
...
115
120
...
...
...
Temperatura esercizio
Da –15 °C fino a
+40 °C
Serie 14
24 34
Apriporta standard
Apriporta con scatola in fusione di zinco/acciaio utilizzabile
per qualsiasi porta con serratura infilata, profondità d’incasso
28 mm.
Non reversibili se utilizzati con frontali lunghi HZ.
• Resistenza allo scasso > 4000 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
a 20°
Tolleranze
tensione
esercizio
Resistenza
nominale
in
O
Corrente AC
assorbita
in mA
Corrente DC
assorbita in
mA (50% di
ondulazione
residua)
Corrente DC assorbita in mA (stabilizzata)
Precarico
scrocco
max in N
per AC
Precarico
scrocco
max in N
per DC (50%
ondulazione
residua)
Precarico
scrocco
max in N
per DC
6-12 V (funzion.a 6V)
...
7,7
550
740
780
160
40
10
6-12 V (funzion.a 12V)
...
7,7
1100
1480
1560
160
100
60
8-16 V (funzion.a 8V)
...
16,5
350
470
485
110
10
10
8-16 V (funzion.a 12V)
...
16,5
500
710
725
80
20
10
8-16 V (funzion
a 16V)
...
16,5
700
940
970
100
40
20
12 V impianto citofonico
± 1,8V
30,0
300
390
400
90
40
20
12 V
100% ED
± 1 V
60,0
130
190
200
100
50
40
24 V
100% ED
± 2 V
235,0
70
100
105
80
35
25
12Vcorrente di riposo (tipo
3)
± 1 V
61
...
180
195
...
10
10
24V orrente di riposo (tipo
3)
± 2 V
230,00
...
100
105
...
10
10
Temperatura esercizio
Da –15 °C fino a
+40 °C
Serie
118 128 138
Il modello 118, unisce ed
ottimizza i vantaggi tecnici dei collaudati modelli
standard EFF-EFF.
Scrocco apribile soltanto senza pressione.
• Resistenza allo scasso >10000 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra
Dati tecnici
Dati elettrici A 20 °C
Corrente AC
assorbita in Ma
Precarico scrocco
max in N per AC
Precarico scrocco
max in N per DC
A 71 (10-24 V)
280-560 mA
120
30
B 71 (22-42V)
120mA
120
30
Temperatura di esercizio
Da -15 °C a + 40°C
Serie
PROFIX 116 126 136
Apriporta con corpo simmetrico
Apriporta universale standard con scrocco di apertura radiale
regolabile (Fafix), idoneo con tutti i tipi di frontali
aperti.
Durante l’apertura la scrocco dell’ apriporta
si muove verso l’interno della sua scatola.
Questo permette di effettuare uno scasso ridotto del telaio
nella zona di apertura dello scrocco.
Grazie alle ridotte dimensioni e alla simmetria del corpo è possibile
il montaggio su porte DIN destre e DIN sinistre.
• Resistenza allo scasso > 5000 N.
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC;
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
A 20 °C
Tolleranza
tensione
d’esercizio
Resistenza
nominale
in O
Corrente
AC
assorbita
in mA
Corrente
DC
assorbita in
mA(50% di
ondulazione
residua)
Corrente
DC
assorbita
in mA
(stabilizzata)
Precarico
scrocco
max in N
per AC
Precarico
scrocco
max in N
per DC (50%
ondulazione
residua)
Precarico
scrocco
max in N
per DC
6-12 V (funzion. a 6V)
---
9,0
550
630
665
160
140
10
6-12 V (funzion. a 12V)
---
9,0
1050
1150
1330
160
150
90
8-16 V (funzion. a 8V)
---
21
310
360
380
10
150
10
8-16 V (funzion. a 12V)
---
21
440
550
570
160
150
50
8-16 V (funzion. a 16V)
---
21
630
695
760
160
150
100
12 V 100% ED
± 1V
43
---
265
280
---
70
30
24 V 100% ED
± 2V
200
---
115
120
---
45
10
12 V corrente di riposo (tipo
3)
± 1V
51
---
220
235
---
10
10
24 V corrente di riposo (tipo
3)
± 2V
180
---
140
150
---
10
10
Temperatura esercizio
Da –15 °C
fino a +40 °C

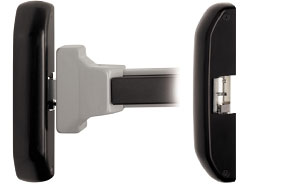

Serie
MULTIFIX
Apriporta elettrico da
abbinare a maniglioni antipanico con scrocco
a vista.
• Montaggio sia orizzontale
che verticale;
• Per porte dx o sx;
• Funzioni corrente di lavoro, antiripetitore, corrente di riposo;
• Opzione con contatto di monitoraggio;
• 3 dimensioni regolabili;
• Scatola nera, argento e bianco;
• SET-14U400080;
• Versione“U” :
– 12 / 24 Volt
– Con diodo integrato
Dati tecnici
Dati elettrici
A 20 °C
Tolleranza
tensione
d’esercizio
Resistenza
nominale
in O
Corrente
AC
assorbita
in mA
Corrente
DC
assorbita in
mA (50% di
ondulazione
residua)
Corrente
DC
assorbita
in mA
(stabilizzata)
Precarico
scrocco
max in N
per AC
Precarico
scrocco
max in N
per DC (50%
ondulazione
residua)
Precarico
scrocco
max in N
per DC
8-16 V (funzion. a 8V)
---
16.5
350
470
485
110
10
10
6-12 V (funzion. a 12V)
---
16.5
500
710
725
80
20
10
8-16 V (funzion.a 8V)
---
16.5
700
940
970
100
40
20
12 V 100% ED
± 1V
57.5
130
190
210
50
10
10
24 V 100% ED
± 21V
230
70
100
105
50
10
10
Temperatura esercizio
Da –15 °C
fino a +40 °C
Serie 611 621
631
Il modello 611-621-631, unisce
ed ottimizza i vantaggi tecnici dei collaudati
modelli standard
EFF-EFF.
• Resistenza allo
scasso > 3000 N. con placca aperta
> 6000 N. con placca chiusa
A richiesta:
• Scrocco regolabile “Fafix”;
• Retrosegnalatore “RR”;
• Diodo “05”;
• Sblocco meccanico “E”, solo su modelli NC.
Versione per porte spingere a destra.
Dati tecnici
Dati elettrici
A 20 °C
Corrente
AC
assorbita in Ma
Precarico
scrocco
max in N per AC
Precarico
scrocco max in N per DC
A 71 (10-24 V)
280-560 mA
120
30
B 71 (22-42V)
12 mA
120
30
Temperatura esercizio
Da –15 °C
fino a +40 °C

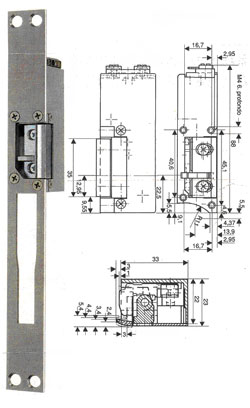

Serie 115 125 135
• Apriporta speciale ad alta resistenza;
• Modello base con FAFIX (FF);
• Particolarmente indicato per installazioni su
porte blindate con serrature a pistoni ed ovunque
si necessiti di sicurezza;
• Resistenza allo scasso /Fafiz): 4000 N;
• Temperatura d'esercizio: -15° a +40°.
Dati elettrici
A 20 °C
6-12 V ac/dc D1
Resistenza nominale in Olm
7,7 Q
Corrente AC assorbita in mA
550 mA (6V)
1100 mA (12V)
Corrente AC assorbita in mA
780 mA (6V)
1560 mA 12V)
Precarico scrocco in N per AC
150 N (6V)
120 N 12V)
Precarico scrocco in N per DC
10 N (6V)
30 N12V)
Serie
112 122 132
Apriporta per porte scorrevoli e serratura
con scrocco a gancio “water resistant” ideale
per montaggio in esterni.
Resistenza allo scasso 3000 N.
Materiale: scatola in zinco presso fuso, scrocco in ottone.
A richiesta:
• Retrosegnalatore “RR”
• Diodo “05”
Dati tecnici
Dati elettrici
A 20 °C
Tolleranza
tensione
d’esercizio
Resistenza
nominale
in O
Corrente
AC
assorbita
in mA
Corrente
DC
assorbita in
mA (50% di
ondulazione
residua)
Corrente
DC
assorbita
in mA
(stabilizzata)
Precarico
scrocco
max in N
per AC
Precarico
scrocco
max in N
per DC (50%
ondulazione
residua)
Precarico
scrocco
max in N
per DC
6-12 V (funzion. a 6V)
---
7,7
550
740
780
10
10
10
6-12 V (funzion. a 12V)
---
7,7
1100
1480
1560
160
20
10
8-16 V (funzion. a 8V)
---
16,5
350
470
485
100
10
10
8-16 V (funzion. a 12V)
---
16,5
500
710
725
160
20
10
8-16 V (funzion. a 16V)
---
16,5
700
940
970
160
30
10
12 V impianto citofonico
± 1,8V
30,0
300
390
400
50
20
10
12 V 100% ED
± 1V
61,0
130
190
200
10
10
10
24 V 100% ED
± 2V
230,0
70
100
105
10
10
10
12 V corrente di riposo (tipo 3)
± 1V
62,0
---
190
195
10
10
10
24 V corrente di riposo (tipo 3)
± 2V
210
---
110
115
10
10
10
Temperatura esercizio
Da –15 °C
fino a +40 °C
Scrocchi e serrature da abbinare a apriporta elettrici

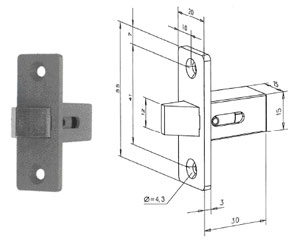

Serie 802
Scrocco di chiusura da incasso altezza 12 mm.

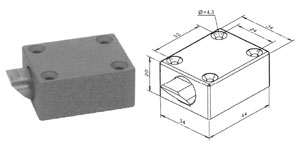

Serie 804
Scrocco di chiusura da applicare altezza 12 mm.

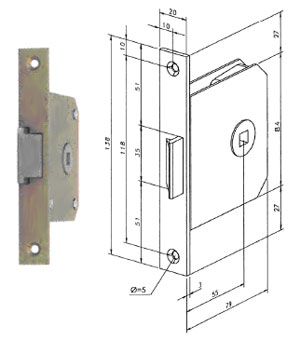

Serie 805
Serratura da incasso con quadro maniglia.

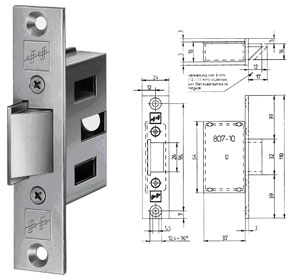

Serie 807
Scrocco da incasso per alte sollecitazioni
Mdello
10312
Passacavi da
incasso
Passacavi per il passaggio
diretto, a scomparsa o a vista, del cavo
dal telaio all’anta della porta
Modello
10317
Passacavi da
applicare
Passacavi per il passaggio
diretto, a scomparsa o a vista, del cavo
dal telaio all’anta della porta
Mdello
10305
Per un trasferimento sicuro
di corrente dall’intelaiatura della porta
all’anta battente. A porta chiusa i contatti,
con supporti a molla, si toccano creando il collegamento
elettrico.
Mdello
10259
Per un trasferimento sicuro
di corrente dall’intelaiatura della porta
all’anta battente. A porta chiusa i contatti,
con supporti a molla, si toccano creando il collegamento
elettrico.
Mdello
10300
Per un trasferimento sicuro
di corrente dall’intelaiatura della porta
all’anta battente. A porta chiusa i contatti,
con supporti a molla, si toccano creando il collegamento
elettrico.
Dati
tecnici
Modello
Tensione max.
Corrente max.
Durata attivazione
10259
24 V ac/dc
0,5 A
100% ED
10305
12 V
1,5 A
40 sec.
10300
24 V dc
100 mA
100% ED
Serie 875
Contatti di inserzione catenaccio.
Grazie alla forma chiusa della scatola, in particolare nel caso
di telai in acciaio e profilati, l’intaglio catenaccio
viene richiuso sul retro. La parte interna del profilato non è visibile.
Il contatto d’inserzione catenaccio viene montato sul frontale
e poi il frontale viene fissato al telaio.
Dati tecnici
Tensione
d’attivazione
Corrente d’attivazione
Inserim.
catenaccio
senza
frontale
Corsa
reazione
Tipo di
protezione
Lunghezza
cavo
Contatto
d’inserzione
25 V ca/cc
1,5 A
15 mm
4 mm
IP 54
4 m
commutatore
Serie
1140
SERIE 1140.10
(da applicare) SERIE 1140.11 (da incasso)
Selettori a chiave per cancelli automatici I modelli economici
compatti 1140.10 e 1140.11 sono corredati di microinterruttore
su entrambi i lati del cilindro che funge da contatto chiave
con chiusura bilaterale.
Tensione nominale: 240 V
Capacità di carico: 2 A
Serie
828.44
Con contatto di segnalazione
stato porta.
• Forza di aderenza: 5000 N (500Kg)
• Tensione nominale: 24 V dc (12 Vdc)
• Potenza nominale: 7,5 W
• Assorbimento: 315 mA (630 mA)
• Durata inserzione: 100%
• Forza rimanente: 0 N
Raddrizzatori 1005
Durante il funzionamento
dell'apriporta con corrente alternata si sente il tipico
rumore a ronzio.
Questo rumore non si desidera per apriporta elettrici (eE,
100% modelli ED) sempre sbloccati, sottoposto a corrente senza
interruzione.
Mettendo il raddrizzatore tra apriporta e apparecchio d'alimentazione
corrente alternata non si ha più quel rumore. L'apriporta
lavora in modo silenzioso. Lunghezza del filo collegante 150
mm, corrente mass. 100% ED 0,5A, corrente mass. 10 secondi,
1,4 A.
Terminali per porte
1338
Terminali per
il controllo di uscita di emergenza di luoghi pubblici
come cinema, centri commerciali, uffici pubblici,
ecc. Sono realizzati in plastica verde, con contatto
coperchio, con 3 diodi luminosi incorporati per indicare
porta chiusa/aperta/allarme, interruttore a chiave
per le funzioni chiusura/apertura, ritorno, liberazione
a tempo breve, con pulsante d'emergenza illuminato
ed allarme acustico (100 dB), tensione d'allacciamento
230 V AC, (su richiesta fornibile anche con 24 V
DC), portata massima dei contatti di partenza 1 A, senza
cilindro.
• Collegamento per centralino avvisatore d'incendio (azionamento centrale
in caso d'incendio)
• Collegamento per servizio dall'esterno (per esempio interruttore esterno)
• Collegamento per quadro centrale BUS come pure per quadro convenzionale
• Sblocco a tempo breve autorizzato
• Sblocco a tempo lungo autorizzato
• Contatto d'allarme per segnalazione della situazione porta
• Interruttore d'emergenza con copertura per sblocco porta antipanico e
d'emergenza
• Predisposto per mezzi cilindri KABA/KESO in uso
• Ogni terminale è provvisto di una placchetta figurativa "USCITA
D'EMERGENZA"
• Il contatto coperchio serve anche come "sicura antisabotaggio"!

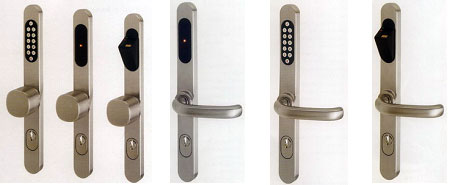

Controllo accessi ANYKEY
Caratteristiche
meccaniche:
Adatta per ante porta di spessore da 38 mm a 85 mm
Versioni per cilindro profilo Euro
disponibile anche per profilo tondo Svizzero
Optional:
Rosetta di protezione cilindro
Protezione contro rotazioni forzate;
es. Bambini che giocano forzando la maniglia/pomo da ambedue i lati
Senza cavi di connessione
Combinazione ideale con serratura di sicurezza con funzione di autochiusura
309X o 409X
Dati tecnici:
Temperatura d’esercizio:
Piastra interna: +5°C to 40°C
Piastra esterna: -10°C to 40°C
Classe di Protezione:
Piastra interna : IP 40
Piastra esterna : IP 54
Controllo accessi da:
Pin code
Carta di prossimità
Biometric data
Parti Elettroniche - Codici
Codice Pin con 3 – 8 numeri
Programmazione con master-code
39 codici utenti differenti programmabili
Funzione apertura permanente programmabile
4 x AA-Batterie incluse
Stand alone – programmabile direttamente sulla piastra
Funzione-Reset
Batteria con tecnologia energy-saving per una maggiore durata
circa 35.000 cicli
Tastiera illuminata in controluce
Modulo notturno automatico –
il controluce parte quando ci si avvicina alla tastiera
Monitoraggio di chiusura Integrato (Input contatto del catenaccio)
Contatto per alimentatore d’emergenza con
batteria da 9V
Contatto
per alimentatore d’emergenza
(option per AnyKey senza cilindro)
Incontri elettrici per maniglioni antipanico CISA
Serie 07083
Descrizione:
RICERCA DEL DISIGN
L'accurata ricerca del design, omogenea a quella dei maniglioni antipanico CISA, rende l'incntro elettrico adattabile ad ogni ambiente.
FACILITA' DI INSTALLAZIONE
Speciali accorgimenti costruttivi consentono l'installazione dell'incontro elettrico su porte in legno, ferro ed alluminio, con estrema semplicità e rapidità.
AFFIDABILITA'
La qualità dei materiali utilizzati e la semplicità dei meccanismi di funzionamento ne garantiscono durata e affidabilità nel tempo.
VERSATILITA'
L'incontro elettrico è abbinabile a tutti i maniglioni CISA con scrocco laterale.
Descrizione
Tensione
Peso kg.
Articolo
. Senza ripetitore
12V ca CE
0,500
07083 15 0
12V cc CE
0,500
07083 16 0
24V cc CE
0,500
07083 17 0
. Senza ripetitore . 1 microinterruttore (il microinterruttore controlla la presenza dello scrocco del maniglione)
12V ca CE
0,500
07083 65 0
12V cc CE
0,500
07083 66 0
24V cc CE
0,500
07083 67 0
. Senza ripetitore . 2 microinterruttori (il 1° microinterruttore controlla la presenza dello scrocco del maniglione, il 2° controlla la posizione di aperto/chiuso del controscrocco dell'incontro elettrico)
Distributore
specializzato in sistemi di sicurezza fisica ed elettronica
-
webmaster:
