La soluzione perfetta
e unica per la serratura dei portoni degli edifici
condominiali: una serratura
autobloccante con apriporta elettrico per porte
ed uscite di emergenza (la serratura è antipanico). Elevata
protezione contro lo scasso.
Il portone è costantemente chiuso, di giorno
e di notte. Ciò significa protezione contro
i ladri e altri ospiti indesiderati. Nel caso di
mancato passaggio la serratura si riblocca automaticamente.
All’occorrenza la porta può essere
mantenuta aperta mediante un interruttore a chiave. Uscita
di sicurezza
Dall’interno è sempre possibile sbloccare
la serratura. Azionando la maniglia si ritrae sia
lo scrocco autobloccante che il catenaccio.
Dati tecnici
Entrata Versione per porte in telaio tubolare
30, 35, 40, 45 mm – interasse 92 mm
Entrata Versione per porte
a pannello
65 mm – interasse 72 mm
Quadro maniglia
9 mm con riduzione a 8 mm
Alimentatori per Mediator
Alimentatori da incasso
Alimentazione 12 volts DC stabilizzati,
1 A -misure 55x32 mm
Alimentatori da applicare
Alimentazione 12 volts DC stabilizzati,
1.5 A
Elettroserratura
antipanico motorizzata a 3 punti di chiusura
modello 519
La nuova
serratura eff-eff ha la richiusura automatica
dei catenacci,
l’apertura
motorizzata e la funzione antipanico (cioè è sempre
possibile aprire la porta dall’interno),
inoltre ha i contatti di retrosegnalazione
per rilevare lo stato della porta.
Al contrario delle serrature elettromeccaniche,
che lavorano con la bobina e tramite l’azionamento
della maniglia esterna, la 519, grazie all’azionamento
motorizzato può venir abbinata ad un
apriporta automatico e grazie al quadro spezzato,
possono essere fornite di maniglioni fissi
o pomoli.
Soddisfa i più alti requisiti di sicurezza
meccanica di una serratura moderna equipaggiata
di centralina elettrica e funzioni di controllo.
Caratteristiche:
3 catenacci in acciaio con un’uscita
di 20mm con chiusura automatica meccanica ed
apertura motorizzata
Funzione antipanico omologata a norme DIN EN
1125 e DIN EN 179
Test per tagliafuoco in preparazione
Entrata 65mm per porte ad anta massiccia
Opzionale: predisposizione per serratura a
scrocco 807-10 già nel frontale
• nessun adattamento aggiuntivo
• opzionale il posizionamento dell’apriporta
per uscite d’emergenza 331U
Il cilindro aziona lo scrocco e le mandate
Combinabile con aperture automatiche
Funzione di sblocco permanente
Elettronica HiO integrata; Funzione base senza
elettronica esterna
Modulo Hi-O UII opzionale per segnalazione
dello stato (porta, catenaccio,
maniglia, cilindro, centralina, apriporta automatico)
Entrate 35, 40, 45 mm per telaio tubolare fornibile
DIN sinistro e DIN destro
Interasse 92 mm
Fornibile anche per cilindro tondo svizzero
Frontale e incontro 24 x 6 mm - Variante di
incontro disponibile in spessore 3mm
Cavo di collegamento a 5 fili diametro 5mm
(infilabile direttamente nella serratura)
4° catenaccio come accessorio opzionale
per porte molto alte (270mm e 550mm)

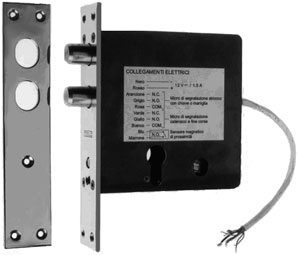

Elettropistoni di sicurezza
Modello 1841
Funzionamento a corrente di lavoro (chiuso in assenza di tensione).
Modello 3841
Funzionamento a corrente di riposo (aperto in assenza di tensione).
Elettropistoni di sicurezza per montaggio verticale o orizzontale nel telaio di porte interne a battente.
Corsa catenaccio 13 mm.
Alimentazione a 12 Vdc o 24 Vdc.
Microinterruttore (RR) per controllo dello stato della porta (opzionale).

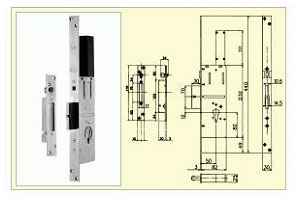

Elettropistoni antipanico CORNI
Serie 55011
Da infilare con catenaccio
traslante
entrate (in mm): 50
Cartella in acciaio cromato
Frontale in acciaio inox
Contropiastra in acciaio inox con sfera di allineamento
(regolabile 16 mm)
Catenaccio in acciaio inox 70 x 10 mm estensione
30 mm
Blocco meccanico del catenaccio in posizione
di chiusura
Per il funzionamento elettronico è necessario
abbinare alla elettroserratura motorizzata una
centralina elettronica:
0455010 + trasformatore 0455083 per il controllo
di una porta
0455115 per il controllo di due porte (trasformatore
incluso)
Serie 55001
Da infilare con
catenaccio basculante
Entrate (in mm): 20 – 25 – 30 – 35 – 50
Cartella in acciaio cromato
Frontale in acciaio inox
Contropiastra in acciaio inox con sfera di allineamento
Catenaccio in acciaio inox 14 x 35 mm estensione 40 mmli
Blocco meccanico del catenaccio in posizione
di chiusura
Per il funzionamento elettronico è necessario
abbinare alla elettroserratura motorizzata una
centralina elettronica:
0455010 + trasformatore 0455083 per il controllo
di una porta
0455115 per il controllo di due porte (trasformatore
incluso)

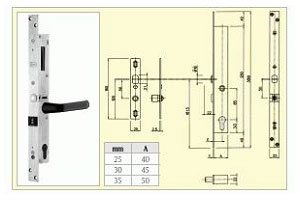

Serie 57016
Catenaccio
retratto in assenza di corrente (porta sbloccata)
Entrate (in mm): 25 – 30 – 35
Caratteristiche tecniche:
Cartella in acciaio nichelato
Frontale in acciaio cromato
Contropiastra in acciaio inox con sfera di allineamento
Catenaccio cilindrico Ø 18 mm estensione
22 mm
Interasse cilindro maniglia 85 mm
Tensione di alimentazione: 12/24 Vdc (12-18 Vac
max)
Corrente di spunto: (200 msec) 3/1,5 A
Corrente di lavoro: 250/180 mA
Sensore magnetico di anta interno
Rilevamento posizione catenaccio tramite microinterruttore
N.A./N.C.
Limitatore di corrente elettronico
Ingresso ausiliario per sensore anta in alternativa
a quello interno
Elettronica in tecnologia SMD a microprocessore:
Comando di apertura da pulsante N.A.
Richiusura automatica regolabile da 1 a 5 sec.
all’accostamento dell’anta, da 1 a
60 sec. se l’anta non viene aperta
Predisposizione per il collegamento in cascata
per ottenere il funzionamento di 2 o più porte
interbloccate
Uscita “open collector” per la segnalazione
di “apertura prolungata di anta”
Uscita “open collector” per la segnalazione
di “avaria generale”
Serie 57036
Catenaccio
retratto in assenza di corrente (porta sbloccata)
Entrate (in mm): 25 – 30 – 35
Caratteristiche tecniche:
Cartella in acciaio nichelato
Frontale in acciaio cromato
Contropiastra in acciaio inox con sfera di allineamento
(regolabile 15 mm)
Catenaccio cilindrico Ø 18 mm estensione
22 mm
Interasse cilindro maniglia 85 mm
Tensione di alimentazione: 12/24 Vdc (12-18 Vac
max)
Corrente di spunto: (200 msec) 3/1,5 A
Corrente di lavoro: 250/180 mA
Sensore magnetico di anta interno
Rilevamento posizione catenaccio tramite microinterruttore
N.A./N.C.
Limitatore di corrente elettronico
Ingresso ausiliario per sensore anta in alternativa
a quello interno
Elettronica in tecnologia SMD a microprocessore:
Comando di apertura da pulsante N.A.
Richiusura automatica regolabile da 1 a 5 sec.
all’accostamento dell’anta, da 1 a
60 sec. se l’anta non viene aperta
Predisposizione per il collegamento in cascata
per ottenere il funzionamento di 2 o più porte
interbloccate
Uscita “open collector” per la segnalazione
di “apertura prolungata di anta”
Uscita “open collector” per la segnalazione
di “avaria generale”

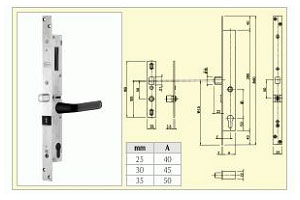

Serie 57038
Catenaccio
chiuso in assenza di corrente (porta bloccata)
Entrate (in mm): 25 – 30 – 35
Caratteristiche tecniche:
Cartella in acciaio nichelato
Frontale in acciaio cromato
Contropiastra in acciaio inox con sfera di allineamento
(regolabile 15 mm)
Catenaccio cilindrico Ø 18 mm estensione
22 mm
Interasse cilindro maniglia 85 mm
Tensione di alimentazione: 12/24 Vdc (12-18 Vac
max)
Corrente di spunto: (200 msec) 3/1,5 A
Corrente di lavoro: 250/180 mA>
Sensore magnetico di anta interno
Rilevamento posizione catenaccio tramite microinterruttore
N.A./N.C.
Limitatore di corrente elettronico
Ingresso ausiliario per sensore anta in alternativa
a quello interno
Elettronica in tecnologia SMD a microprocessore:
Comando di apertura da pulsante N.A.
Richiusura automatica regolabile da 1 a 5 sec.
all’accostamento dell’anta, da 1
a 60 sec. se l’anta non viene aperta
Predisposizione per il collegamento in cascata
per ottenere il funzionamento di 2 o più porte
interbloccate
Uscita “open collector” per la
segnalazione di “apertura prolungata di
anta”
Uscita “open collector” per la
segnalazione di “avaria generale”
Serie verticale
da incasso CORNI - OPERA
ELETTROPISTONE
DA INCASSO ANTIPANICO
Entrate disponibili: 25,30,35mm
Apertura meccanica con cilindro europeo
Alimentazione: 12/24 Vdc
Corrente Assorbita : 2,5/3 A di spunto
- 130/230 mA di mantenimento a controllo elettronico
permanente
Elettronica di comando a microprocessore
interna
Collegamento tramite connettore ad innesto
rapido
Predisposizione collegamento in interblocco
fra 2 o più porte
Comando N.A. di Apertura
• Contatto C. / N.A. / N.C. di posizione catenaccio
Controllo opto-elettronico della posizione
di catenaccio
Sensore magnetico interno per la
posizione di anta
Pulsanti per il monitoraggio
e la regolazione dei tempi di chiusura da 0 a
5 sec. all’accostamento dell’anta e da 0 a 60 sec. se l’anta non viene aperta
Le temporizzazioni sono disinseribili per l'utilizzo
dell'elettropistone con elettroniche di gestione
esterne
ELETTROPISTONE DA INCASSO
Entrate
disponibili : 25,30,35mm
Apertura meccanica con
cilindro europeo
Alimentazione : 12/24 Vdc
Corrente
Assorbita : 2,5/3 A di spunto - 130/230 mA di
mantenimento a controllo elettronico permanente
Elettronica
di comando a microprocessore interna
Collegamento
tramite connettore ad innesto rapido
Predisposizione
collegamento in interblocco fra 2 o più porteComando
N.A.
di Apertura Contatto C. / N.A. / N.C. di
posizione catenaccio
Controllo opto-elettronico
della posizione di catenaccio
Sensore magnetico
interno per la posizione di anta
Pulsanti per
il monitoraggio e la regolazione dei tempi di
chiusura da 0 a 5 sec. all’accostamento
dell’anta e da 0 a 60 sec. se l’anta
non viene aperta
Le temporizzazioni sono disinseribili
per l'utilizzo dell'elettropistone con elettroniche
di gestione esterne
ELETTROPISTONE
DA INCASSO CON SCROCCO DI SICUREZZA – NON
REVERSIBILE
Entrate disponibili : 25,30,35mm
Apertura meccanica con
cilindro europeo
Alimentazione : 12/24 Vdc
Corrente
Assorbita : 2,5/3 A di spunto - 130/230 mA di
mantenimento a controllo elettronico permanente
Elettronica
di comando a microprocessore interna
Collegamento
tramite connettore ad innesto rapido
Pulsanti
per il monitoraggio e la regolazione dei tempi
di chiusura da 0 a 5 sec. all’accostamento
dell’anta e da 0 a 60 sec. se l’anta
non viene aperta
Le temporizzazioni sono disinseribili
per l'utilizzo dell'elettropistone con elettroniche
di gestione esterne
Serie orizzontale
da fascia CORNI - OPERA
Apertura
meccanica con cilindro europeo
Entrate : 70mm e 90mm sullo stesso elettropistone
Frontale in acciaio inox mm. 160 x 25 x 3
Contropiastra in acciaio inox mm. 150 x 25 x 3
con magnete regolabile in estensione
Catenaccio rotante in acciaio temperato antitaglio
con blocco meccanico in chiusura
Dimensioni catenaccio : estensione mm. 20 (mm.
25 nella versione XL) , diametro mm. 16
Alimentazione :12/24 Vdc
Corrente Assorbita : 2,5/3 A di spunto - 130/230
mA di mantenimento a controllo elettronico
Elettronica di comando a microprocessore interna
Collegamento tramite connettore ad innesto rapido
Predisposizione per il collegamento in interblocco
fra 2 o più porte
Comando N.A. di Apertura Contatto C. / N.A. / N.C.
di posizione catenaccio
Controllo opto-elettronico della posizione di catenaccio
Sensore magnetico interno per la posizione di anta
Pulsanti per il monitoraggio e la regolazione dei
tempi di richiusura da 0-5 sec. all'accostamento
dell'anta e da 0-60 sec. se l'anta non viene aperta.
Le temporizzazioni sono disinseribili per l'utilizzo
dell'elettropistone con elettroniche
di gestione
esterne
Elettropistone di sicurezza INTECO
Serie M99/2
Funzionamento elettrico, con chiave o maniglia
Catenacci normalmente fuori con sblocco a chiave o maniglia
Catenacci in acciaio inox Ų 17 mm per una corsa di 15 mm.
Tensione di alimentazione 12 Vcc, assorbimento 1,5 A, servizio continuo
Microinterruttore per segnalazione posizione catenacci
Microinterruttore per segnalazione apertura tramite chiave o maniglia
Distributore
specializzato in sistemi di sicurezza fisica ed elettronica
-
webmaster:
